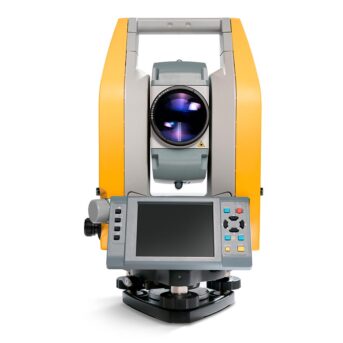

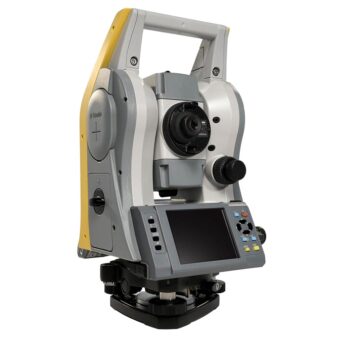

Trimble C5

Механический тахеометр

 Описание      Информация о продукте

Инженерный тахеометр Trimble C5 - эффективный и точный способ выполнения работы.

1", 2", 3" или 5"

Угловая точность

2 mm + 2 ppm на призму / 3 mm + 2 ppm без отражателя

Точность EDM

800 м без отражателя

Дальность EDM

Автофокус

Технологии Trimble

Обучение при покупке

2 дня

Свидетельство о поверке

Госреестр №71877-18

Гарантия

2 года

Trimble C5
Фильтры

Преимущества Trimble C5

  • Система автофокусировки Nikon
  • Мощный безотражательный режим
  • Больше возможностей с ПО Trimble Access ™
  • Легкий, компактный и надежный
  • Горячая замена аккумулятора
  • Сенсорный дисплей высокого разрешения

Эффективный, точный и простой в эксплуатации

Механический тахеометр Trimble C5 инженерного класса для решения как повседневных, так и специализированных задач. Выполняйте работы любой сложности и получайте результат в поле, благодаря мощному функционалу полевого ПО Trimble Access ™.

Система автофокусировки Nikon позволяет выполнять измерения быстро и точно. Достаточно выставить прибор в направлении цели, и тахеометр сам выполнит фокусировку изображения.

Это компактный и удобный тахеометр обладает высокой степенью защиты, малым весом и удобным управлением, что упрощает съемку и гарантирует геодезистам экономию сил и времени.

Trimble C5 обеспечивает высокую производительность и качество исполнения любых задач. Повышайте скорость измерений, и минимизируйте простои.

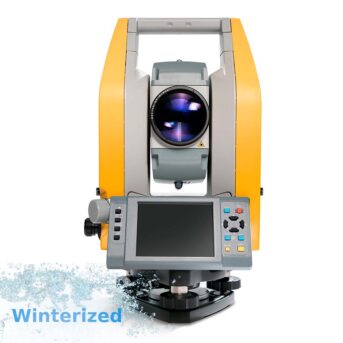

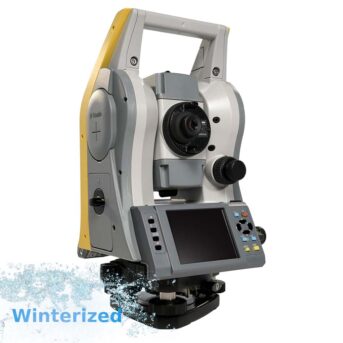

Для работы в сложных погодных условиях

Для работы в условиях низких температур серия тахеометров Trimble C5 имеет модели, 2" и 5" угловой точности, с маркировкой Winterized. Модели Winterized имеют расширенный температурный диапазон от -30°С до + 50°С.

Всегда под надежной защитой

Защитите свой парк оборудования. Используйте технологию отслеживания местоположения Trimble L2P, совместимую с тахеометрами Trimble C5.

Высокая производительность и скорость измерений

Все модели тахеометров Trimble C5 оснащены дальномером с системой автофокусировки Nikon и безотражательным режимом измерений до 800 м.

Функция автофокуса существенно экономит время, при наведении на цель, и уменьшает утомляемость исполнителя. Это возможно благодаря автофокусировки изображения в процессе наведения. Существует несколько режимов настройки данной функции, в том числе и фокусировка изображения только на отражатель. Тем самым повышается надежность измерений при выполнении точных работ и съемке сквозь листву и прочие препятствия.

Мощный безотражательный режим позволяет экономить время на переходах между станциями и съемке на более трудные поверхности.

Дальномер Trimble С5

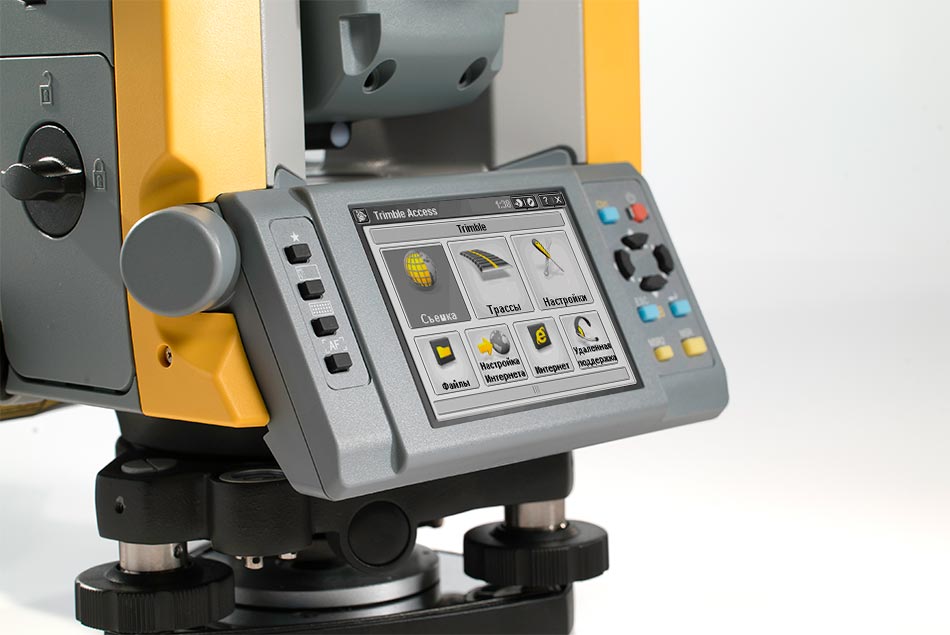

Простой интерфейс и широкий список прикладных программ

Тахеометр Trimble C5 работает под управлением мощного полевого программного обеспечения Trimble Access ™.

Trimble Access ™ - это инженерное ПО для решения задач любой сложности. Обладает интуитивно понятным графическим интерфейсом. Дизайн и сочетание цветов гарантирует высокую степень контрастности, даже при ярком освещении.

■  Поддержка карты и удобная система кодирования позволяют выполнять отрисовку данных в поле.

■  Доступен импорт / экспорт DXF. Используйте проект как активный слой для выбора элементов разбивки или как подложку для сверки данных.

■  По умолчанию открыт широкий список прикладных программ.

■  Поддерживает создание нескольких профилей, для настройки ПО под каждого пользователя.

Повышая точность и скорость установки на станции

При выборе тахеометра Trimble C5, вы можете повысить скорость или точность выполнения работ. Это возможно благодаря выбору типа отвеса.

Доступны два варианта:

■  Оптический (модель OP)

Позволяет выполнить максимально точное центрирование прибора на станции и актуален для точных видов работ. С данным типом отвеса доступна модель с угловой точностью 1".

■  Лазерный (модель LP)

Обеспечивает быструю и удобную установку прибора на станции. Актуален для большинства видов работ и гарантирует точность центрирования прибора на станции в пределах 1,5 мм при высоте инструмента 1,5 м.

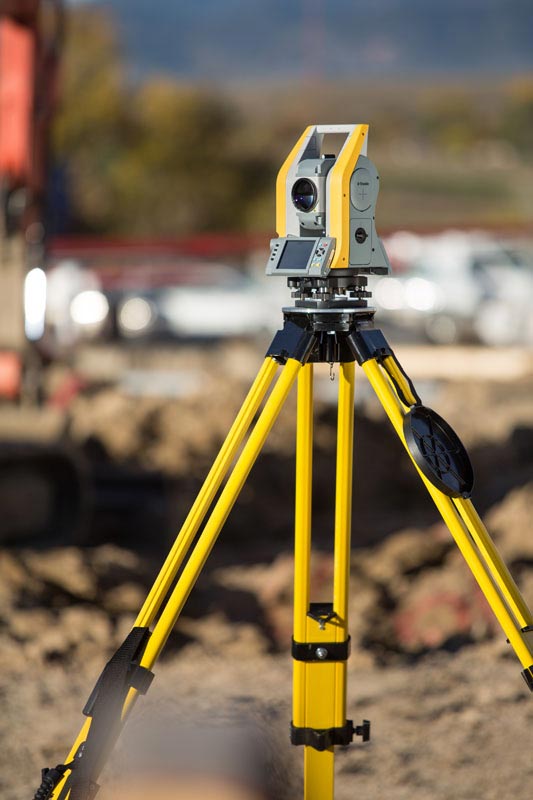

Trimble C5 на штативе

Информация о продукте

Свидетельство об утверждении типа средств измерений №71877-18

Брошюра Trimble C5

Руководство пользователя тахеометра Trimble C5

Комплектация
  • Тахеометр Trimble C5
  • Трегер
  • 2 аккумулятора
  • Универсальное зарядное устройство
  • Кабель передачи данных
  • Комплект инструментов для юстировки
  • Руководство пользователя
  • Наплечные ремни для переноски кейса
  • Чехол
  • Кейс

МОДИФИКАЦИИ

 Trimble C5 МОДИФИКАЦИИ
Trimble C5 OP Trimble C5 LP Trimble C5 Winterized OP
Угловая точность 1"/ 2"/ 3"/ 5" 2"/ 3"/ 5" 2"/ 5"
Автофокус ✔ ✔ ✔
Оптический отвес ✔ ✘ ✔
Лазерный отвес ✘ ✔ ✘
Версия Winterized (от - 30°С до +50°С) ✘ ✘ ✔

ХАРАКТЕРИСТИКИ

Trimble C5 Trimble C5
ИЗМЕРЕНИЕ РАССТОЯНИЙ
Дальность с указанными призмами Хорошие условия
■  С отражающей маркой 5 см x 5 см от 1.5 м до 300 м
■  С одной призмой 6.25 см от 1.5 м до 5000 м
Дальность безотражательного режима
■  Хорошие условия 800 м
■  Обычные условия 500 м
■  Сложные условия 250 м
Точность в режиме точных измерений
■  На призму ±(2+2 мм/км × D) мм
■  В безотражательном режиме ±(3+2 мм/км x D) мм
Интервал измерений
■  На призму 1,0 с
■  Без призмы 1,0 с
■  Наименьший отсчет 0.1 мм или 1 мм
УГЛОВЫЕ ИЗМЕРЕНИЯ
■  Точность (СКО по ISO 17123-3) 1" / 2" / 3" / 5"
■  Система считывания Абсолютный датчик положения
■  Диаметр ГК 62 мм
■  Датчики считывания ГК / ВК Диаметральные / Одиночный
Минимальный отсчет (Градусы, Gon)
      Модель 1” 0.5” (0.1 mgon)
      Модели 2”, 3”, 5” 1.0” (0.2 mgon)
ЗРИТЕЛЬНАЯ ТРУБА
■  Длина трубы 125 мм
■  Изображение Прямое
■  Увеличение 30× (19x/38x с дополнительными окулярами)
■  Эффективный диаметр объектива 45 мм
■  Диаметр дальномера 50 мм
■  Поле зрения 1° 25’
■  Разрешающая способность 3”
■  Минимальное фокусное расстояние 1.5 м
■  Лазерный указатель Соосный красный лазер
■  Створоуказатель ✔
■  Подсветка сети нитей ✔

4 уровня
КОМПЕНСАТОР
■  Тип Двухосевой
■  Метод жидкостно-электрический датчик
■  Диапазон компенсации ±3’
СВЯЗЬ
■  Коммуникационные порты 1 x последовательный (RS-232C), 1 x USB (хост и клиент)
■  Беспроводная связь Встроенный Bluetooth®
ПИТАНИЕ
■  Внутренний литий-ионный аккумулятор 2 шт
■  Выходное напряжение 3.6 В
Время работы
      Непрерывные измерения только углов 14 ч
      Измерение расстояний / углов / АФ каждые 30 сек 12 ч
      Непрерывные измерения расстояний/ углов 7 ч
■  Время полной зарядки 6 ч
ОБЩИЕ ХАРАКТЕРИСТИКИ
■  Автофокус ✔
Пузырьковые уровни
      Чувствительность круглого уровеня на трегере 10’/2 мм
■  Зажимные фиксаторы ✔
■  Дисплей при КЛ графический ЖК с подсветкой (640 x 480 пикселей)
■  Дисплей при КП графический ЖК с подсветкой (640 x 480 пикселей)
■  Операционная система Windows® Embedded Compact 7
■  Процессор Двух-ядерный 800 МГц
■  Память 512 Мб RAM, 4 Гб флеш-память
■  Встроенный отвес Оптический или Лазерный, класса 2
Оптический отвес:
      Увеличение 3x
      Поле зрения 5°
      Минимальное расстояние фокусировки 0.5 м
■  Размеры (Д x Ш x В) 206 мм x 169 мм x 318 мм
Вес (прибл.)
      Инструмент 1”, 2”, 3”, 5” 4.3 кг
      Аккумулятор 0.1 кг
      Транспортировочный ящик 3.3 кг
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
■  Диапазон рабочих температур от –20 °C до +50 °C
■  Диапазон температур хранения от -25 °C до +60 °C
Атмосферные поправки
      Диапазон температур от -40 °C до +60 °C
      Барометрическое давление от 400 мм.рт.ст. до 999 мм.рт.ст.
■  Герметичность IP66
СЕРТИФИКАТЫ
Сертификат устройства Класса B Часть 15 ФКС, соответствие маркировке CE. Маркировка RCM.
IEC60825-1 am 2007, IEC60825-1 am 2014, FDA notice 50
Режим измерения на призму/безотражательный: Лазер класса 1
Лазерный отвес/Лазерный указатель: Лазер класса 2

Сравнение механических тахеометров Trimble

Trimble C5 HP Trimble C5 Trimble C3
Угловая точность 1", 2", 3" или 5" 1", 2", 3" или 5" 1", 2", 3" или 5"
Точность измерения расстояний 1 mm + 1,5 ppm на призму / 2 mm + 2 ppm без отражателя 2 mm + 2 ppm на призму / 3 mm + 2 ppm без отражателя 2 mm + 2 ppm на призму / 3 mm + 2 ppm без отражателя
Дальность измерений 3000 м на призму / 500 м без отражателя 5000 м на призму / 800 м без отражателя 5000 м на призму / 800 м без отражателя
Лазерный указатель ✔ ✔ ✔
Створоуказатель ✔ ✔ ✘
Автофокус ✘ ✔ ✔
Память 512 Мб RAM, 4 Гб флеш-память 512 Мб RAM, 4 Гб флеш-память 50.000 точек
Дисплей Цветной, сенсорный с подсветкой (640 x 480 пикселей) Цветной, сенсорный с подсветкой (640 x 480 пикселей) графический ЖК с подсветкой (128 x 64 пикселей)
